Untersuchung von Noniusverbindungen in Schwimmbaddecken
Bei der technischen Untersuchung einer abgehängten Schwimmbaddecke dürfen nicht nur die Tragprofile betrachtet werden. Gerade die kleinen Sicherungsteile einer Noniusverbindung bestimmen, ob Ober- und Unterteil mechanisch verbunden bleiben.
In der Praxis sind Clips oft schwer sichtbar, nicht rückverfolgbar dokumentiert oder nur als einfache Sicherung montiert. In warmer, feuchter und chloridhaltiger Schwimmbadatmosphäre ist das kein Detail: Werkstoffwahl, Korrosionsschutz, Clipanzahl und Montage müssen gemeinsam bewertet werden.
Warum ein Clip keine sichere Endlösung ist
Ein einzelner Clip bildet nur einen Sicherungspunkt. Fehlt er, sitzt er falsch, ist er verformt oder wird er bei Arbeiten entfernt, besitzt die Verbindung keine zweite mechanische Sicherung.
Bei einer Decke über Besuchern und Beschäftigten darf die Bewertung daher nicht bei der Frage enden, ob ein Clip die Teile aktuell zusammenhält. Die Verbindung muss zum vorgesehenen Abhängesystem, zur Last und zum Sicherheitskonzept passen.
Warum zwei Clips der Ausgangspunkt sind
Zwei korrekt positionierte Clips sichern die überlappenden Noniusteile an zwei Punkten. Dadurch sinkt die Wahrscheinlichkeit, dass Verdrehung, unbeabsichtigtes Entfernen oder ein lokaler Defekt die gesamte Sicherung aufhebt.
Die doppelte Sicherung ersetzt weder die statische Bemessung noch die Montageanleitung. Sie ist Teil des vollständigen, projektspezifisch gewählten Noniussystems und an den vom Hersteller oder Planer vorgegebenen Positionen einzusetzen.
- Zwei passende Clips pro Noniusverbindung verwenden, wenn das PoolFIX-System dies vorgibt.
- Prüfen, ob beide Clips vollständig durch die vorgesehenen Bohrungen geführt sind.
- Provisorische Drähte, gemischte Cliptypen und sichtbar verformte Sicherungen ersetzen.

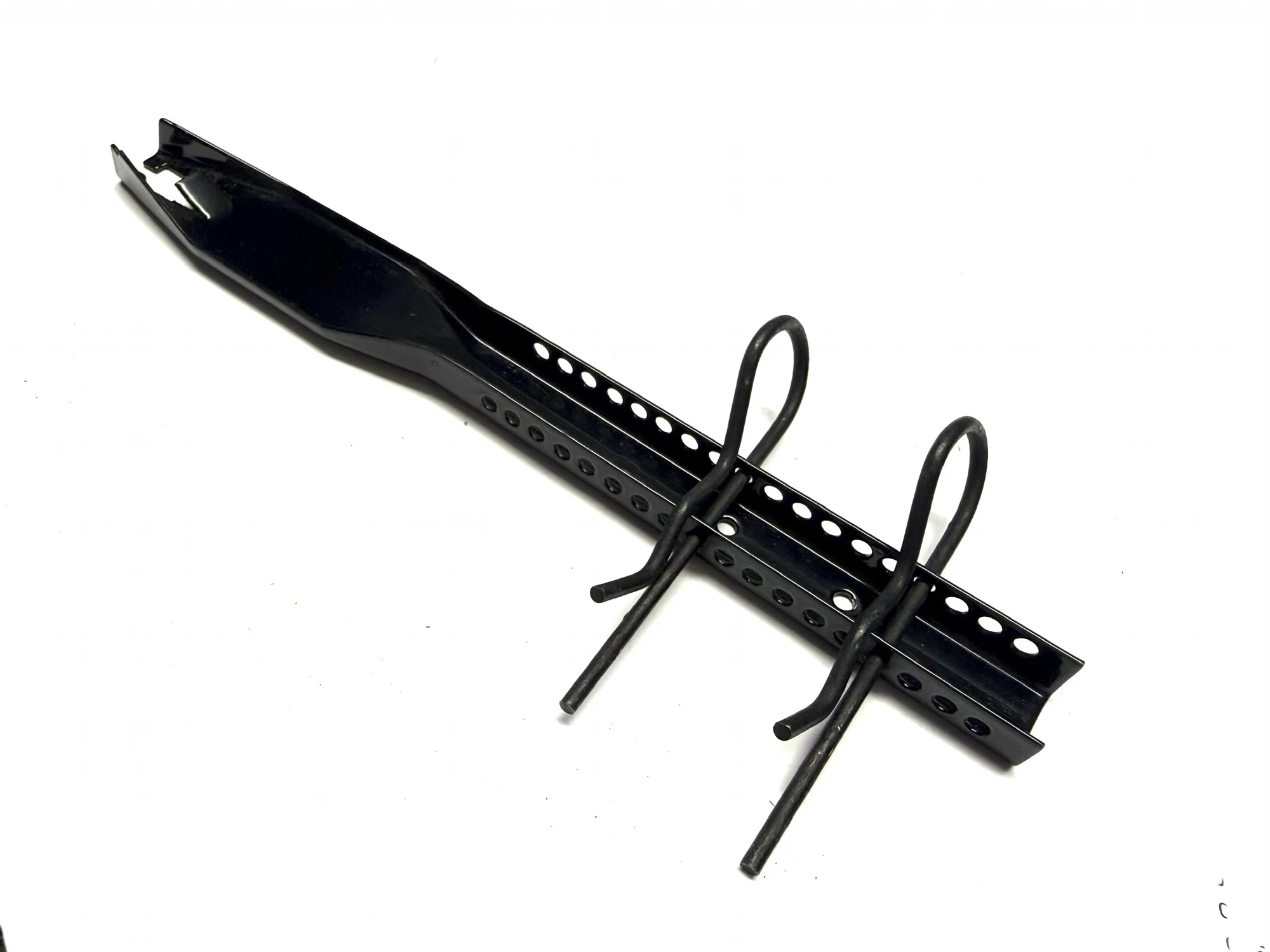

Schwarze Clips: Erkennungssignal, nicht Korrosionsursache
Ein schwarzer Clip verursacht nicht automatisch Korrosion. Die Farbe allein beweist auch nicht, welche Stahlsorte, Schichtdicke oder Prüfleistung ein unbekanntes Produkt besitzt.
Für die Identifikation ist die Farbe dennoch wichtig: Ein schwarzer Noniusclip ist kein silbergrauer PoolFIX-Clip und kann daher nicht als C5-M-geprüfte PoolFIX-Komponente identifiziert werden. Bis zum Nachweis durch Unterlagen gilt seine Herkunft als unbekannt.
PoolFIX-Noniusclips sind silbergrau — niemals schwarz
Der PoolFIX-Noniusclip besitzt eine erkennbare silbergraue Oberfläche. Diese visuelle Identität unterstützt die Inspektion, muss aber immer mit nachweisbarer Herkunft und projektspezifischer Eignung verbunden werden.
Wird ein schwarzer Clip als PoolFIX angeboten, stimmt die Produktidentifikation nicht. Die Abweichung ist zu dokumentieren und die Verbindung vor Freigabe der Decke zu beurteilen.
Was bedeutet C5-M?
C5-M ist die bekannte Bezeichnung aus der früheren ISO-12944-Einteilung für eine sehr hohe Korrosivitätsbelastung in maritimen Umgebungen. Neuere Ausgaben verwenden unter anderem C5 und CX. Der Begriff beschreibt die Belastung, gegen die ein Beschichtungssystem geprüft wird.
Beim PoolFIX-Noniusclip bezieht sich C5-M auf den geprüften Korrosionsschutz des Clips. Es ist keine eigenständige statische Zulassung für jede Decke und ersetzt nicht die Bewertung von Last, Detailausbildung, Montage und Prüfbarkeit.
Praxisbild: Korrosion beginnt oft außerhalb des Sichtbereichs
Der beschädigte Clip im Titelbild zeigt, wie stark ein kleines Sicherungsteil in der Praxis abbauen kann. Über einem Schwimmbecken bleiben solche Teile oft jahrelang hinter Deckenplatten verborgen.
Warten Sie nicht auf Rostspuren an der sichtbaren Deckenfläche. Öffnen Sie repräsentative Prüfbereiche und beurteilen Sie auch schwer zugängliche Verbindungen, Ränder sowie Bereiche mit Kondensat oder geringer Luftströmung.
Was ist bei einer bestehenden Schwimmbaddecke zu prüfen?
Eine belastbare Inspektion dokumentiert je repräsentativem Bereich mindestens folgende Punkte:
- Anzahl und Position der Clips je Noniusverbindung.
- Farbe, Typ, Abmessungen, Verformung und sichtbare Schädigung.
- Ausreichende Überdeckung von Ober- und Unterteil sowie korrekte Lochfluchtung.
- Herkunft, Produktunterlagen, Liefercharge und Montage- oder Austauschdatum.
- Kondensat, Leckagen, Verschmutzung und andere lokale Bedingungen, die Schädigung beschleunigen können.
Was tun bei einem Clip oder einem schwarzen Clip?
Kennzeichnen Sie die Stelle, dokumentieren Sie den Zustand fotografisch und klären Sie, ob vorläufige Sicherheitsmaßnahmen erforderlich sind. Ersetzen Sie nicht blind nur das sichtbare Teil, ohne die übrige Verbindung und vergleichbare Abhängepunkte zu prüfen.
Erstellen Sie anschließend einen Sanierungsplan mit korrekter Clipanzahl, silbergrauer PoolFIX-Ausführung, Montageverfahren und Nachprüfung. Bei Unsicherheit zu Tragfähigkeit oder Stabilität ist der verantwortliche Tragwerksplaner einzubeziehen.
Werkstoff, Montage und Rückverfolgbarkeit dokumentieren
Eine sichere Deckenabhängung muss nachweisbar sein. Legen Sie in Ausschreibung und Arbeitsplan fest, dass pro Noniusverbindung zwei passende Clips verwendet werden und der vorgeschriebene Clip silbergrau erkennbar ist. Abweichungen, Austausch und Prüfergebnisse gehören in die Projektakte.
PoolFIX unterstützt bei Produktspezifikation und Bewertung bestehender Situationen. Die Entscheidung basiert dann nicht nur auf Farbe oder einer einzelnen Produktbehauptung, sondern auf einer prüfbaren Kombination aus System, Prüfgrundlage, Montage und Dokumentation.
